JC-JTDL13型隧道COV檢測器

型號：JC-JTDL13型隧道COV檢測器

品牌：精誠儀器

價格：電詢

配送方式：快遞、EMS、物流

       電話：15908986206

聯系我們 在線留言

推薦產品

產品詳情

一、產品概述


隧道是一種特殊的管狀構造物，由于空間小、密閉性的特點，行經隧道的車輛所排放的廢氣，如不及時合理的排放出去，造成CO和懸浮顆粒物的聚集，將直接關系到行經隧道的車輛司乘人員和維護工作人員的人身安全。為了對隧道的能見度和CO濃度情況進行全天候的有效監測，以便及時啟動風機進行強制通風和采取其它對應措施，自動化的VICO檢測儀在現代交通中已經是不可缺少的檢測設備。

JC-JTDL13系列是設計用來在線采集VI/CO數據，提供給交通監管部門，為隧道通風及道路安全通行提供決策依據。

二、工作原理：

JC-JTDL13型隧道COVI檢測器根據透射原理工作，發射/接收器和反射器相對安裝，利用支架固定對準后，光學部件發出的高聚焦光束成為一條檢測光束，安裝距離間隔3米（往返雙光路，實際檢測光程為6米），經過大氣信道對光信號的衰減后，接收器得到信號經處理器處理后為測量值。根據我國《公路隧道通風照明設計規范》要求，安裝在隧道側壁上。

該智能檢測儀內部自帶補償功能，在光學鏡頭在被污染情況，能自動進行增益補償，從而保證了較長的維護周期。

三、產品特點：

高分辨率的能見度測量，測量完全不受其它雜散光源的影響;

外觀堅固，針對隧道惡劣環境設計,有效避免環境或振動因素而無法測量;

獨有的鏡頭保護機構，最大限度地保護光學鏡片，保證了較長的維護周期;

鏡頭污染補償功能，超過警戒值,自動發出報警信號;

儀器自帶狀態顯示、故障告警和數據存儲功能,便于調試和設備維護;

多種輸出方式,數據采集方便,存儲空間大;

使用了最新微處理器技術,完全數字化運行。

四、技術參數

產品功能

能見度VI

一氧化碳CO

測量單位

1/m

ppm

測量方法

光線投射法

測量距離

6米光路（探頭安裝距離3米）

測量范圍

（0~35×10-3）1/m

0~400ppm

測量精度

（±0.0001）1/m

±1ppm

工作溫度

 -40℃~+75℃

工作濕度

0~100%RH

接口輸出

RS485

輸出間隔

60S

數據更新

1條/min

光源波長

940nm

供電電壓

AC220V

功率損耗

≤10W

運行時間

平均無故障時間不小于5000小時

安裝方式

壁掛安裝在隧道側壁上

設備構成

發射/接收器、反射器和安裝支架



五、安裝及注意事項

1、安裝

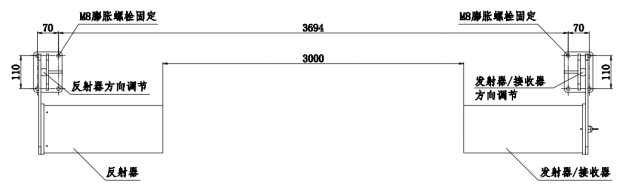

①支架安裝要求上表面在同一水平面，與地面平行，保證安裝后不會產生位移。支架間距為3 米。支架由 8 顆 M8×80 鋼膨脹螺栓固定于隧道右側墻面，建議安裝高度大于2 米；

②將能見度傳感器安裝到隧道右側墻壁上，注意能見度的安裝方向和車行進方向一致


                               能見度安裝方向

2、發射器/接收器與反射器調試

接好隧道能見度線纜，檢查線纜連接無誤后，按開機鍵，然后長按確定鍵，液晶顯示屏燈亮，同時發射器/接收器內激光管工作，發出紅色光（該光束不要長時間對人眼），肉眼觀察當該激光打入到反射器內，通過反射器返回的激光打到發射機的激光瞄準點上。如打不到激光瞄準點上，需調節發射器和反射器上的4個調節螺絲，調好后，兩個筒子中間略向上。光線較暗時調整比較方便。


3、注意事項

1) 能見度安裝方向必須正確。

2) 應保證反射鏡干凈，要定期清理擦拭。

3) 嚴禁超出能見度傳感器工作必備的環境條件使用本儀器。

4) 嚴禁私自拆卸傳感器。

5）能見度傳感器電纜的插拔，必須在能見度傳感器斷電的情況下進行，不允許帶電插拔。

六、故障及維護

1、故障

如儀器有故障，用戶切勿自行拆卸維修，請及時與生產廠家或維修人員聯系。

故障狀況

分析原因

解決辦法

數值明顯過高

窗口被嚴重污染

清潔窗口

保護罩被堵塞

清除堵塞物

無物體遮擋情況

與生產廠聯系


反射鏡有灰土

清理反射鏡

2、維護方法

能見度傳感器的透鏡保護窗口應保持清潔以便得到準確的測量結果，窗口變臟時測量的能見度值將會偏高。通常窗口需要三個月清潔一次，但在有些多風多塵的地區，則清潔應更頻繁一些。檢查保護罩和窗口玻璃上應無凝結的水或冰及積雪，清除保護罩內外表面的灰塵。用一塊柔軟不起毛的棉布或脫籽棉和乙醇擦試窗口玻璃，注意不要?jiǎng)潅ＡП砻妗?/span>
